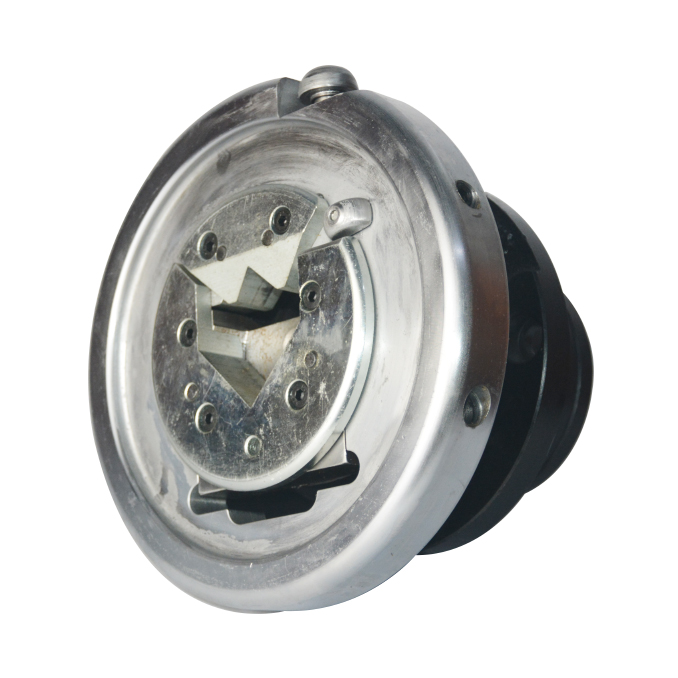

安全夾頭概述：

絲錐工作時，其受到的要緊抗力為扭矩，且絲錐所受的切削力與別的刀具差別，它不受機床進給機構支配于是用于持續機床與絲錐的攻絲夾頭在攻絲歷程當中起著至關緊張的好處。

通常所用舊式攻絲夾頭。它由夾頭體件，聚散器件，蝶形彈簧件，頂尖件，調解螺母件、夾頭座件等零件構成。工作時，通過調解螺母使蝶形彈簧產生壓力，鎖緊聚散器實現攻絲。

由于此種攻絲夾頭傳動系統簡單、配合精度低、無安全系統，因此只能用在普通鉆床和普通裝備上，且不可以包管攻絲時絲錐接續裂;通過調解螺母松緊，控制產生壓力的大小，但沒有準確數據標志，于是當攻絲遇到料硬、攻絲受阻、絲錐打滑時，只能憑履歷調解螺母，增大壓力;當絲錐所受扭力大于蝶形彈簧產生的壓力時，聚散器間的嚙合會產生松動而脫開，若夾頭裝在自動進給機床上，就會造成絲錐被頂斷裂，影響產品品質。

當代生產業的開展，數控裝備的寬泛使用迫切要求國產具有安全系統攻絲夾頭的研制，底下就從工作原理、生產難點等方面介紹一下對此種新M攻絲夾頭的研制歷程。

安全夾頭的工作原理

安全夾頭由持續套筒件、過渡套筒件與刻度套筒件持續，鋼球件定位兩體構成。

工作原理:用2個定位銷，4個螺釘通過聯接套，把數控機床主軸與攻絲夾頭持續在一起，這樣首先包管了攻絲夾頭與機床的持續精度;扳動外衣筒件，確定攻絲所需扭力矩，蝶形彈簧就會受力被壓緊，由鋼球定位，連動刻線套筒，舉行攻絲。

攻絲夾頭都是行使蝶形彈簧產生壓力工作，舊式夾頭是靠聚散器傳動，新型夾頭是靠鋼球連動。聚散器配合是齒形配合、定位不精、易磨損，由于只有一組蝶形彈簧受力不勻稱，使用必然時間，就不可以反映出蝶形彈簧真實受力，影響使用。

新型夾頭，鋼球不易磨損，定位準確;每組36個，共6組等高的蝶形彈簧，包管勻稱受力;刻度套筒上刻有200N?m～1400N?m的標志，根據絲錐扭力矩的大小，確定標志值，用頂絲件39鎖緊，防止松動。

新型安全夾頭增長了一個安全系統。攻絲中，當絲錐遇到硬料、擠屑而受阻，絲錐不工作，也即是絲錐的扭力大于蝶形彈簧的壓力時，裝有絲錐的刻度套筒與過渡套筒持續定位鋼球就會沿著過渡套筒的腰形槽挪動出刻度套簡的定位半球形槽到平面上，這機遇床主軸仍在扭轉進給，沒有安全保險系統的夾頭就會把絲錐頂斷;而新型具有安全系統的攻絲夾頭可以免這種變亂的發生。

當鋼球挪動到平面往后，絲錐休止?jié)L動、打滑，安全系統就會起動，銅套筒上的18個定位鋼珠，就會沿著過渡套筒和持續套筒的定位槽滑動，路程在25毫米～50毫米之間;由于機床在扭轉，動員的持續套筒、過渡套筒這片面也在跟著扭轉，而刻度套筒片面，由于絲錐攻絲受阻而休止扭轉，由于有25毫米～50毫米的安全路程操縱者就會發現攻絲受阻，及時休止機床運行，以免變亂發生。工作前扭動螺桿1調解安全路程，路程調得越大，安全系數就越高。
